نحوه اجرای وال پست در اسکلت فلزی چگونه است؟
آیا تا به حال به اهمیت اسکلت ساختمان در استحکام و ایمنی آن فکر کرده‌اید؟ وال پست اسکلت فولادی یکی از پیشرفته‌ترین تکنیک‌های ساخت‌وساز مدرن است که توجه متخصصان صنعت ساختمان را به خود جلب کرده است. این روش نوآورانه نه تنها مقاومت ساختمان را افزایش می‌دهد، بلکه سرعت ساخت را نیز به طور چشمگیری بالا می‌برد. در این مقاله، به بررسی مزایا، کاربردها و نحوه اجرای وال پست در اسکلت فلزی خواهیم پرداخت.
وال پست و ضرورت اجرای آن در ساختمان فولادی
والپست دیوار یک عنصر سازه‌ای است که به منظور پشتیبانی و تقویت دیوارهای غیرسازه‌ای در ساختمان‌های اسکلت فولادی استفاده می‌شود. این عنصر معمولاً از پروفیل‌های فولادی ساخته می‌شود و در فواصل معینی در دیوارها نصب می‌گردد تا از تغییر شکل و خرابی دیوارها در اثر بارهای جانبی مانند زلزله جلوگیری کند.
اجرای وال پست در ساختمان‌های اسکلت فولادی به دلایل زیر ضروری است:
- انتقال بارهای جانبی: در صورت وقوع زلزله یا باد شدید، دیوارهای غیر سازه‌ای باید بتوانند بارهای جانبی را به سازه اصلی منتقل کنند تا از تخریب آن‌ها جلوگیری شود.
- پایداری دیوارها:وال پست‌ها کمک می‌کنند تا دیوارها در برابر نیروهای جانبی پایدار باقی بمانند و از فروپاشی آن‌ها جلوگیری شود.
- کاهش تغییر شکل:وال پست‌ها میزان تغییر شکل دیوارها را کاهش می‌دهند و باعث می‌شوند تا ترک‌ها و شکستگی‌ها کمتر شوند.
- افزایش ایمنی: با استفاده از وال پست‌ها، ایمنی ساختمان در برابر زلزله و باد افزایش می‌یابد و از تخریب زودهنگام جلوگیری می‌شود.
الزام استفاده از وال پست در پیوست 6 استاندارد 2800
پیوست 6 استاندارد 2800 ایران که مربوط به طراحی ساختمان‌ها در برابر زلزله است، به اجرای وال پست‌ها در دیوارهای غیر سازه‌ای و نماها تأکید دارد. این پیوست شامل الزامات زیر است:
- محل قرارگیری وال پست‌ها:وال پست‌ها باید در فواصل مشخصی در دیوارها و نماها قرار گیرند. این فواصل باید به گونه‌ای باشد که دیوارها بتوانند بارهای جانبی را به صورت یکنواخت به سازه اصلی منتقل کنند.
- ابعاد و مقاطع وال پست‌ها:وال پست‌ها باید دارای ابعاد و مقاطعی باشند که توانایی تحمل بارهای جانبی را داشته باشند. انتخاب مقطع مناسب بر اساس محاسبات مهندسی صورت می‌گیرد.
- اتصالات وال پست‌ها:اتصالات وال پست‌ها به سازه اصلی باید به گونه‌ای باشد که انتقال بار به درستی انجام شود و از جابجایی غیرمجاز جلوگیری شود. استفاده از بولت‌ها و جوش‌های مناسب برای این اتصالات ضروری است.
- مصالح وال پست‌ها:مصالح استفاده شده در وال پست‌ها باید دارای مقاومت و دوام کافی باشند تا بتوانند عملکرد مطلوبی در طول عمر ساختمان داشته باشند.
اجزای تشکیل دهنده وال پست در اسکلت فولادی
اجزای تشکیل دهنده وال پست در اسکلت فلزی شامل مجموعه‌ای از عناصر و قطعات است که با هم ترکیب شده و به انتقال بارهای جانبی و افزایش پایداری دیوارها کمک می‌کنند. این اجزا عبارت‌اند از:
- عضوهای قائم (وادارها)
پروفیل‌های فلزی معمولاً از پروفیل‌های قوطی، نبشی یا ناودانی ساخته می‌شوند و به صورت عمودی نصب می‌شوند تا دیوارها را تقویت کنند.
- میلگردهای بستر
میلگردهای افقی برای افزایش استحکام و پایداری دیوارها، میلگردهای بستر در بستر دیوار به صورت افقی قرار می‌گیرند.
- صفحه فلزی (بیس پلیت)
این صفحه‌ها در محل اتصال وال پست به سازه اصلی استفاده می‌شوند و به عنوان پایه‌ای برای اتصال وادارها به کار می‌روند.
- بست‌های فلزی
بست‌های فلزی برای اتصال میلگردهای بستر و دیگر قطعات وال پست به سازه اصلی از بست‌های فلزی استفاده می‌شود.
- قلاب فلزی
قلاب‌ها و قلاب‌های فلزی برای افزایش استحکام و اتصال بهتر قطعات وال پست به یکدیگر و به سازه اصلی به کار می‌روند.
- یونولیت یا پشم سنگ
یونولیت یا پشم سنگ به عنوان عایق حرارتی و صوتی در وال پست‌ها استفاده می‌شوند تا انتقال حرارت و صدا را کاهش دهند.
- مش فایبرگلاس
این مش‌ها به عنوان تقویت کننده‌های اضافی در وال پست‌ها و برای جلوگیری از ترک خوردگی و افزایش استحکام دیوارها به کار می‌روند.
- اتصالات پیچ و پرچی یا اتصالات جوشی
برای اتصال قطعات وال پست به یکدیگر و به سازه اصلی، از پیچ و مهره‌های با کیفیت استفاده می‌شود. در مواردی که نیاز به اتصال دائمی و محکم‌تر باشد، از جوشکاری استفاده می‌شود.
- تیرک‌ها
این تیرک‌ها به صورت افقی بین وادارها نصب می‌شوند و به توزیع بارهای جانبی کمک می‌کنند.
- صفحات اتصال
صفحات اتصال فلزی برای ایجاد اتصالات محکم بین وادارها و تیرک‌ها از صفحات اتصال فلزی استفاده می‌شود.
- بولت‌ها و پیچ‌های اتصال
بولت‌ها برای اتصال وال پست‌ها به سازه اصلی به کار می‌روند و باید دارای مقاومت کافی باشند.
- مواد پوششی و محافظتی
برای حفاظت وال پست‌ها در برابر خوردگی و زنگ زدگی، از رنگ‌ها و پوشش‌های ضد زنگ استفاده می‌شود.
- پایه‌های نگهدارنده
این پایه‌ها در محل‌هایی که وال پست‌ها باید به سازه اصلی متصل شوند، نصب می‌شوند و به تثبیت موقعیت وال پست کمک می‌کنند.
- فوم‌های پر کننده
برای پر کردن فضاهای خالی و جلوگیری از نفوذ صدا و حرارت، از فوم‌های پر کننده استفاده می‌شود. با استفاده از این اجزا و رعایت دقیق استانداردهای مهندسی، وال پست‌ها می‌توانند به طور مؤثری در افزایش پایداری و ایمنی دیوارهای غیر سازه‌ای در ساختمان‌های فلزی کمک کنند.

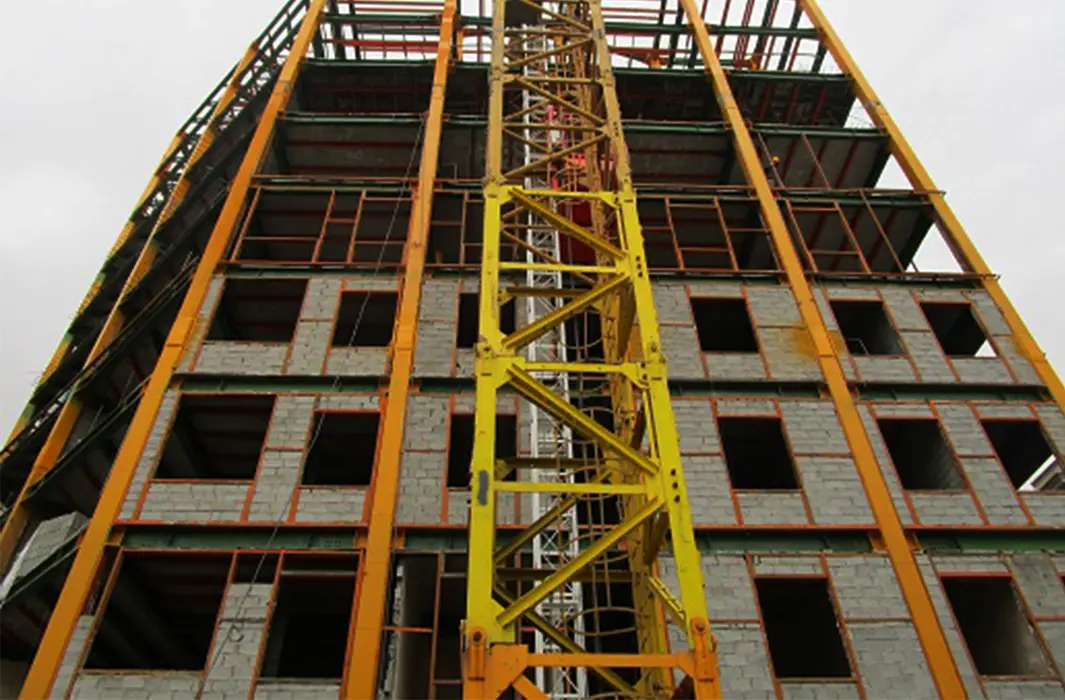

دستور کار اجرای وال پست در اسکلت فولادی
اجرای وال پست در ساختمان فلزی نیازمند رعایت مراحل دقیق و استفاده از مصالح و تکنیک‌های مناسب است. ابتدا باید نقشه‌های اجرایی ساختمان به دقت بررسی شوند تا محل دقیق نصب وال پست‌ها مشخص شود. اطمینان حاصل کنید که نقشه‌ها با استانداردهای ملی و بین‌المللی (مانند استاندارد 2800 ایران) مطابقت دارند. سپس باید محل نصب وال پست‌ها باید از هرگونه مواد زائد و موانع پاکسازی شود. در محل‌هایی که قرار است وال پست‌ها نصب شوند، بیس پلیت‌ها باید به صورت دقیق و تراز نصب شوند. پروفیل‌های فلزی مناسب (معمولاً از نوع قوطی یا نبشی) بر اساس محاسبات مهندسی انتخاب و تهیه می‌شوند.
پروفیل‌های وال پست به طول‌های مورد نیاز برش داده می‌شوند. سوراخ‌های لازم برای اتصالات با دقت بر روی پروفیل‌ها ایجاد می‌شوند. پروفیل‌های عمودی به بیس پلیت‌ها جوش داده یا با استفاده از بولت‌ها متصل می‌شوند. دقت کنید که پروفیل‌ها کاملاً تراز و قائم باشند. پروفیل‌های افقی در فواصل مشخص نصب می‌شوند و به پروفیل‌های عمودی جوش داده یا متصل می‌شوند. این پروفیل‌ها نقش اصلی را در انتقال بارهای جانبی به سازه اصلی ایفا می‌کنند. اتصالات جوشی باید با دقت و با استفاده از روش‌های استاندارد (مانند جوشکاری MIG/MAG) انجام شوند. پس از جوشکاری، اتصالات باید بازرسی شوند تا از کیفیت و استحکام آن‌ها اطمینان حاصل شود.
پس از نصب وال پست‌ها، باید آن‌ها را با پوشش‌های ضد زنگ و رنگ‌آمیزی مناسب حفاظت کرد تا در برابر خوردگی و عوامل محیطی مقاومت کنند. در برخی موارد، ممکن است نیاز به عایق‌کاری وال پست‌ها برای جلوگیری از انتقال حرارت یا صدا باشد.
